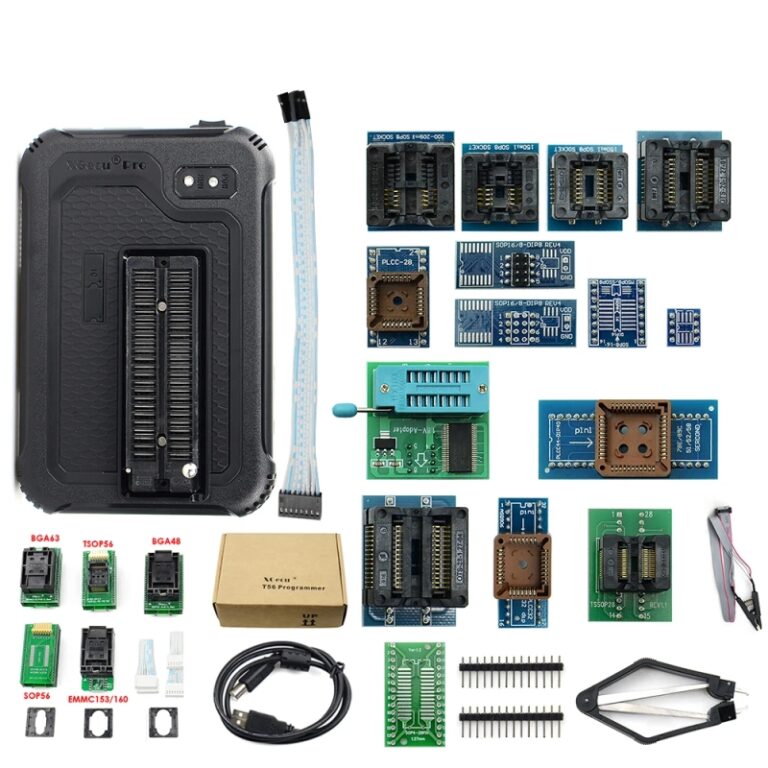

Descripción
1. Admite un rango de chip más amplio, mayor capacidad, velocidad más rápida
La interfaz del software es clara, suave y fácil de usar. Más funciones. Software fácil de actualizar.
Rendimiento de costo ultraalto, adecuado para programación de lotes pequeños por debajo de 5000, también adecuado para desarrolladores y personal de mantenimiento profesional.
Modelo de chip compatible
24252693 serie EEPROM, 2728293637394950 EPROM, EPROM paginado,
Memoria FLASH NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD GAL, etc.
Paquete de soporte Agregue DIP42PLCC44SOP44QFP44TSOP48TSOP56BGA48BGA63BGA64 BGA100BGA153BGA162BGA169BGA221 sobre la base de TL866II.
NAND EMMC admite una capacidad máxima de hasta 256G
Soporte Logic IC Testing
Compatible con herramientas VGA_HDMI ISP y VGA
2. Parámetros del programador
1. 32bit MCU 200MHZ Xilinx SP6 Estructura FPGA, transmisión USB2.0 HS 480MHZ
2. Diseño de unidad IO completa de 56 pines. Todos los pines tienen una frecuencia de funcionamiento máxima de 50MHZ y alta fiabilidad.
3. Interfaz de programación en circuito de 8 pines estable y confiable, el cable LEHgth es más de 30CM y puede comunicarse de manera confiable a 25MHZ.
Programación en circuito de 25 series EMMC con una frecuencia de reloj máxima de 40MHZ50MHZ
4. VCC voltaje 1,26,5 V 64 niveles ajustables,
Voltaje VPP 6,525V 64 niveles ajustables.
Voltaje de señal de comunicación IO continuamente ajustable 1,2 V3,6 V
VCC 120MA320MA protección contra sobrecorriente continuamente ajustable
Protección contra sobrecorriente VPP 120MA.
5. Consumo de energía 5V 500MA. Todos los chips no necesitan fuente de alimentación externa.
Se puede conectar a una fuente de alimentación externa 5V5,5 V 500MA para programación de múltiples pilas.
La alimentación externa puede ser alimentada por un cargador de teléfono móvil que se puede ver en todas partes.
El programador tiene múltiples protecciones para la fuente de alimentación externa
Protección contra sobretensiónprotección de conexión inversaprotección contra sobrecorrienteaviso de bajo voltaje.
6. Velocidad de escritura EMMC 12 MBs25 MBs
Velocidad de lectura EMMC 14 MBs45 MBs es 25 veces más rápido que programadores similares.
Esto es importante para chips de gran capacidad, chips EMMC de 64GB,
Si 10 MBs el programador promedio no puede alcanzar 10 MBs la lectura tarda 6400 segundos,
T56 generalmente puede alcanzar más de 20 MBs, hasta aproximadamente 3000 segundos
Capacidad para manejar velocidades extremadamente altas, lo que significa que el hardware del programador tiene una mayor estabilidad a velocidades más bajas
7. Abra la función de autocomprobación, autocompruebe cada VPPVCC GNDIO
3. 56 pines FULL DRIVE
En comparación con el programador universal general de 48 Pines, la unidad completa de 56 pines tiene 8 puertos IO universales más. La ventaja de las 56 unidades universales es que todos los chips de menos de 56 pines Solo necesitan un adaptador en el mismo paquete.
Ejemplo un adaptador general TSOP56, que puede programar todos los TSOP56, TSOP48, TSOP40, TSOP32 en el programador T56. Un adaptador TSOP56 es equivalente a la función de cinco adaptadores del programador universal ordinario de 48 pines.
4. Alto rendimiento con un diseño óptimo de software y hardware
Para chips de alta capacidad, el programador T56 cumple o supera la velocidad de la mayoría de programadores especializados.
La estabilidad y la fiabilidad del programador son lo más importante.
Un excelente programador. Si el controlador principal del programador puede funcionar a una velocidad más alta, su estabilidad y velocidad están determinadas por la frecuencia de funcionamiento más alta admitida por los pines. Cuanto mayor sea la frecuencia, mejor será la capacidad antiinterferencia, más fuerte y más confiable.
El pin T56 probado con la frecuencia es tan alto como 70MHZ. La frecuencia de funcionamiento del PIN es más de 3 veces la de muchos programadores similares. Esta es la razón principal por la que el T56 puede funcionar de manera confiable a una velocidad muy alta para chips de alta velocidad de gran capacidad.
Por otro lado, también se puede decir que la velocidad del programador también es una manifestación de la fiabilidad del programador.
T56 casi alcanza la velocidad límite de transmisión USB2.0 HS 480MHZ al leer chip de gran capacidad EMMC.
5. Soporta alto voltaje, el voltaje más alto alcanza los 25,0 V
El programador T56 resuelve la contradicción entre los pines de alto voltaje y alta frecuencia.
Admite programación de alta velocidad y alto voltaje.
Puede programar directamente muchas series 27C y series MCU que requieren alto voltaje VCC 6,5 V y VPP 12V25V
6. Programación de alta velocidad de un SPI NAND FLASH
SPI NAND Flash tiene una amplia gama de aplicaciones en dispositivos móviles, decodificadores, tarjetas de datos, televisores, etc. Es compatible con pines de flash de diferentes capacidades y utiliza un paquete más pequeño WSON8 es típico
La FUNCIÓN DE SPI NAND
Compatible con programación OTP
Admi…
