Descripción
3. Definición de interfaz
AVCC
Entrada de terminal positiva PSU externa
AGND
Entrada de terminal negativa PSU externa
VDD
5V, conectar a DS18B20 pin Vdd
Datos 1
Conectar al pin DS18B20 DQ de 1st CH
Datos 2
Conectar a DS18B20 pin DQ de 2nd CH
GND
0V, conectar a DS18B20 pin Gnd
VDD
5V, conectar a DS18B20 pin Vdd
Datos 3
Conectar a DS18B20 pin DQ de 3rd CH
Data4
Conectar al pin DS18B20 DQ de 4th CH
GND
0V, conectar a DS18B20 pin Gnd
VDD
5V, conectar a DS18B20 pin Vdd
Datos 5
Conectar a DS18B20 pin DQ de 5th CH
Datos 6
Conectar al pin DS18B20 DQ de 6th CH
GND
0V, conectar DS18B20 al pin Gnd
VDD
5V, conectar DS18B20 al pin Vdd
Datos 7
Conectar DS18B20 al pin DQ de 7th CH
Data8
Conectar a DS18B20 pin DQ de 8th CH
GND
0V, conectar a DS18B20 pin Gnd
485A
Señal RS485 A
485B
Señal RS485 B

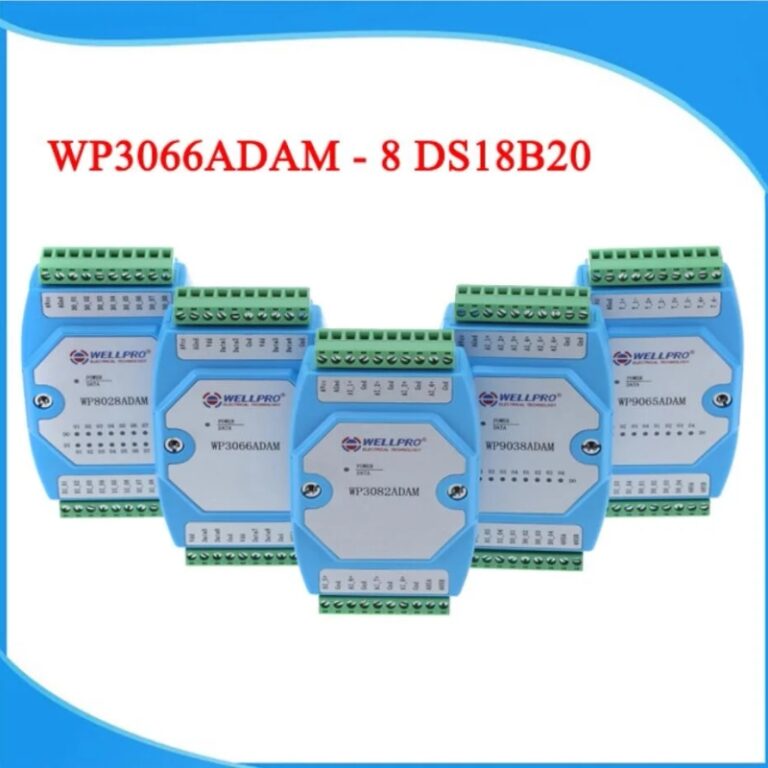

Entrada de temperatura 8ch sensor de temperatura DS18B20
Rango de medición de temperatura55125 C
Precisión de medición de temperatura 0,5 C
Resolución de temperatura 0,1 C
Distancia de conexión efectiva 25 metros cable normal
Temperatura de trabajo2070 C
Fuente de alimentación externa DC 9V30V2W
Protección de aislamiento 1500VDC
Método de instalación Riel deslizante DIN estándar o tornillo
Dimensión 125 73 35mm
2. Especificación
Entrada del sensor de temperatura 8ch DS18B20
Usando el estándar de comunicación RS485 MODBUS RTU. Se puede conectar con software de configuración, PLC y panel táctil industrial.
LED de estado de comunicación
Circuito de comunicación diseñado para protección contra rayos e inmunidad a interferencias
Puede utilizarse para la recogida de señales y el control de aparatos de campo industrial
